Ondergrondse kabels vinden en veilig graven met KLIC
Ondergrondse kabels vinden en schade voorkomen? Uitleg over typen, KLIC-melding, wetgeving en workflow met Percelio voor ontwerp en graafwerk.
Je staat op het punt een fundering, aanbouw of nieuwe oprit uit te zetten. De graafmachine staat klaar. Op de situatietekening zie je een paar lijnen, maar je weet niet zeker of die lijnen de werkelijke kabels volgen. Dat is precies het moment waarop ondergrondse kabels van een kaartprobleem veranderen in een uitvoeringsrisico.
Nederland heeft naar schatting ruim 1,7 miljoen kilometer kabels en leidingen in de bodem. Alleen al de geïnventariseerde telecominfrastructuur beslaat circa 1.614.944 kilometer, waaronder koper- en coaxkabels, glasvezelkabels, mantelbuizen en huisaansluitingen, zo blijkt uit een onderzoek naar telecominfrastructuur. Een fout in ontwerp, vergunning of uitzetwerk raakt daarom niet alleen de grondeigenaar. Ook netbeheerders, aannemers, gemeenten, architecten en omwonenden krijgen ermee te maken.
Inhoudsopgave
- Waarom ondergrondse kabels je project direct raken
- Welke typen ondergrondse kabels er liggen en hoe ze verschillen
- Risico's van graafschade en wat ondergronds aanleggen echt kost
- Wet en regelgeving rond ondergrondse kabels en KLIC
- Ondergrondse kabels lokaliseren met KLIC PDOK en netbeheerders
- Van ontwerp tot graafwerk met Percelio en DXF export
- Checklists en voorbeelden voor elke doelgroep
Waarom ondergrondse kabels je project direct raken
Een aannemer die een sleuf voor een fundering graaft, werkt vaak binnen een gebied waar meerdere netten elkaar kruisen. Een telecomaansluiting kan naast een elektriciteitskabel liggen. Een mantelbuis kan een ander tracé volgen dan de kaart suggereert. De kabel ligt niet altijd exact waar je hem op een tekening verwacht, en een lijn op een kaart vertelt niet vanzelf hoe diep de kabel ligt.
Dat maakt ondergrondse kabels tot een randvoorwaarde voor ontwerp en uitvoering. Een architect moet het tracé kunnen inpassen zonder een bouwvlak, inrit of boomzone over een bestaand net te leggen. Een ontwikkelaar moet weten of een verlegging nodig is. Een aannemer moet het graafvak veilig kunnen uitzetten. Een particulier die een schuttingpaal of laadpaal plaatst, heeft dezelfde basisvraag: wat ligt hier al?
De Nederlandse bodem is dicht bezet. De telecominventarisatie omvat circa 399.978 kilometer koper- en coaxkabels, 301.982 kilometer glasvezelkabels en mantelbuizen en 912.984 kilometer huisaansluitingen. Binnen de koper- en coaxcategorie bleek 62.000 kilometer, oftewel 16%, ongebruikt. Die mix van actieve, reserve- en ongebruikte infrastructuur maakt een simpele kaartinterpretatie onvoldoende. Dezelfde overheidsbron laat zien waarom voorbereiding meer vraagt dan één snelle blik op een viewer.
Waar het in projecten misgaat
De meeste problemen ontstaan niet doordat iemand bewust een kabel negeert. Ze ontstaan door een verkeerde volgorde:
- Ontwerp zonder ondergrondcheck: het bouwplan ligt al vast voordat kabels, leidingen en perceelgrenzen zijn bekeken.
- KLIC als eindtekening: de melding wordt gedownload, maar de informatie wordt niet vertaald naar het ontwerp en de werkgrens.
- Kaartbeeld als exacte ligging: de kabelpositie wordt behandeld alsof die met landmeetkundige precisie is ingemeten.
- Vergunning te laat: de KLIC-procedure is geregeld, maar de gemeentelijke vergunningcheck volgt pas vlak voor de uitvoering.
Een goed proces verkleint die onzekerheid stap voor stap. Je combineert KLIC-informatie met PDOK-lagen, BAG- en kadastrale context, gegevens van de netbeheerder en veldverificatie. Daarna exporteer je alleen de lagen die het ontwerp en de uitvoering echt nodig hebben naar een schoon CAD-bestand.
Praktische regel: gebruik een kaart om het risico te begrijpen, niet om zonder verificatie de schop te positioneren.

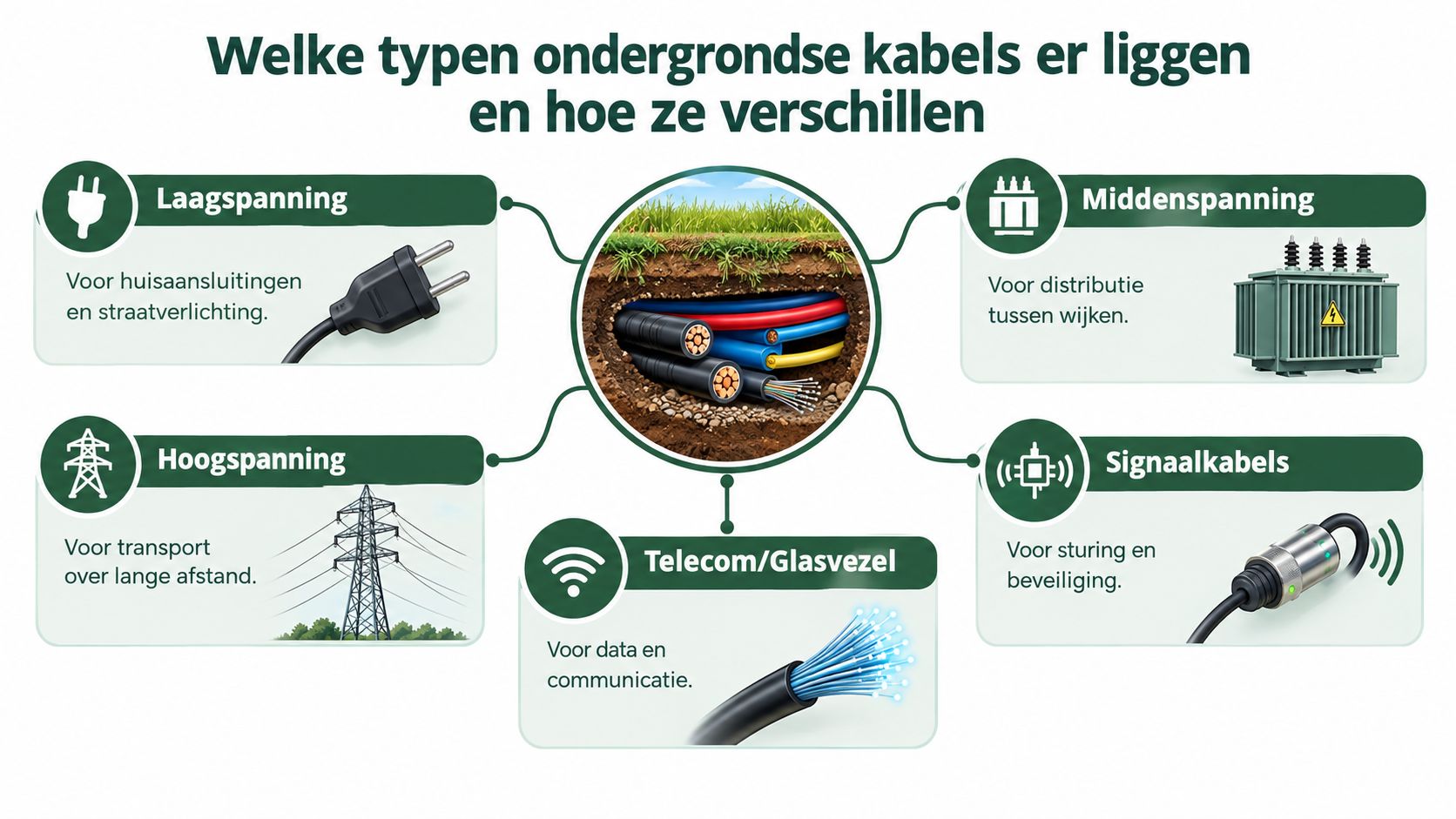

Welke typen ondergrondse kabels er liggen en hoe ze verschillen
Ondergrondse kabels vormen geen uniforme categorie. Hun functie bepaalt de constructie, de ligging, de beschermingsmaatregelen en de gevolgen van beschadiging. Denk aan de bodem als een gelaagd systeem. In de bovenste laag liggen vaak aansluitingen en lokale netten. Dieper of op een ander horizontaal niveau kunnen distributienetten, transportverbindingen, telecomroutes en signaalkabels elkaar kruisen.
Begin met de functie van het net
Laagspanningskabels brengen elektriciteit naar woningen, kleine bedrijfsfuncties en straatverlichting. Ze komen vaak voor in woonstraten en nabij perceelaansluitingen. Middenspanningskabels verdelen elektriciteit tussen wijken en transformatorstations. Hoogspanningskabels verzorgen transport over grotere afstanden en verbinden zware infrastructuur, stations en regionale netten.
Een overheidstabel noemt voor hoogspanningskabels van 50, 110 en 150 kV circa 3.500 kilometer, met een standaardligging op ongeveer 100 centimeter en een klein schaderisico. Middenspanningskabels van 3 tot en met 25 kV beslaan circa 103.000 kilometer, liggen doorgaans op ongeveer 80 centimeter en hebben een normaal schaderisico. Deze gegevens staan in de CROW-uitleg over het voorkomen van graafschade.
Die dieptes zijn ontwerpwaarden, geen vrijbrief om mechanisch tot die maat te graven. Bodemophoging, eerdere werkzaamheden, verzakkingen en afwijkende aanleg kunnen de werkelijke ligging beïnvloeden.
Herken telecom en aanvullende kabels
Telecomkabels transporteren data en communicatie. Dat kan via koper, coax of glasvezel. Glasvezel heeft vaak een andere beschermingsopbouw dan oudere koperverbindingen en kan in een mantelbuis liggen. Een mantelbuis is geen lege lijn op de kaart. Hij kan reservecapaciteit bevatten, meerdere kabels beschermen of onderdeel zijn van een route die later wordt uitgebreid.
Signaalkabels sturen meet-, regel- en beveiligingssystemen aan. Ze kunnen bij infrastructuur, industrie, verkeersinstallaties en nutsvoorzieningen liggen. Op een ontwerptekening moet je daarom niet alleen het kabeltype noteren, maar ook de status, beheerder, verwachte ligging, onzekerheid en eventuele beschermingszone.
Een bruikbare kabelstaat bevat minimaal:
- Functie en nettype, bijvoorbeeld laagspanning, middenspanning, telecom of signaal.
- Beheerder en bron, zodat duidelijk is wie actuele informatie kan bevestigen.
- Ligging en onzekerheid, inclusief kaartbron, maatvoering en veldcontrole.
- Relatie met het ontwerp, zoals kruising, parallel tracé, bouwvrije zone of verlegging.
Zo lees je de ondergrond als een samenhangend systeem. Een kabel is geen geïsoleerde polyline, maar onderdeel van een netwerk met aansluitingen, beschermingszones, kruisingen en onderhoudsruimte.

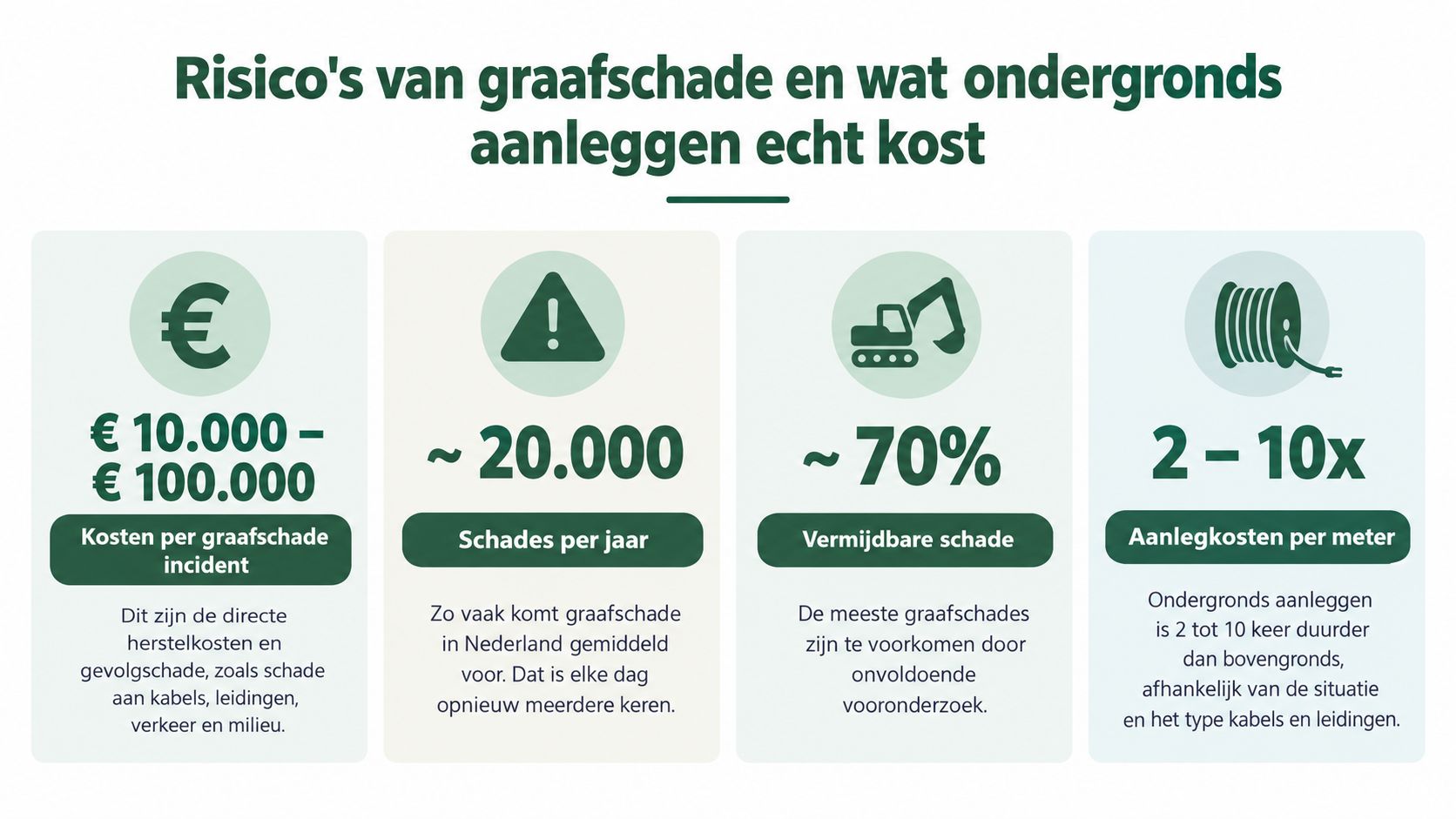

Risico's van graafschade en wat ondergronds aanleggen echt kost
Graafschade blijft in Nederland een structureel probleem. In 2024 werden bijna 50.000 schades aan ondergrondse kabels en leidingen gemeld, gemiddeld 137 graafschades per dag. In 2023 waren het 48.997 gevallen. Deze cijfers zijn gepubliceerd in het bericht over de graafschades van de RDI.
De oudere overheidsreeks geeft een vergelijkbaar beeld. Bij ongeveer 770.000 graafwerkzaamheden in 2020 ontstond bij 5,9% schade, ruim 45.000 gevallen, met een directe schadepost van circa 38 miljoen euro per jaar. Die bedragen omvatten niet automatisch alle maatschappelijke gevolgen, zoals uitval, vertraging, omleidingen en extra afstemming. De cijfers maken wel duidelijk dat een kabelincident geen klein lokaal ongemak is.
Diepte bepaalt niet alleen de veiligheid
Bij een kabel op ongeveer 80 centimeter kan een kleine afwijking in ontgravingsdiepte al relevant zijn. Bij hoogspanningskabels ligt de standaarddiepte in de genoemde tabel rond 100 centimeter. De combinatie van diepte, type kabel, bodemopbouw en graafmethode bepaalt het risico. Een minigraver, zuigwagen en handmatige ontgraving hebben elk een ander effect op de beheersing van dat risico.
Een kabel raken kan leiden tot:
- Direct herstelwerk: de kabel moet worden vrijgelegd, gerepareerd en getest.
- Uitval: woningen, bedrijven of openbare voorzieningen kunnen tijdelijk zonder dienst komen te zitten.
- Planningverlies: de ploeg stopt, de werkvolgorde verandert en andere aannemers wachten.
- Extra coördinatie: de netbeheerder, gemeente, uitvoerder en veiligheidsverantwoordelijke moeten opnieuw afstemmen.
Graafschade ontstaat vaak op de grens tussen ontwerp en uitvoering. Een correcte bron in het ontwerp helpt pas als de uitvoerder die informatie ook begrijpt en op locatie gebruikt.
Ondergronds lost zichtbaarheid op, niet automatisch uitvoerbaarheid
Ondergrondse aanleg maakt de openbare ruimte visueel rustiger en kan ruimte vrijmaken voor andere functies. De technische complexiteit verdwijnt echter niet. Ze verschuift naar tracékeuze, fasering, kruisingen, vergunningen, tijdelijke voorzieningen en afstemming met ander werk.
In 2025 legden netbeheerders ruim 2.400 kilometer middenspanningskabel en ruim 2.000 kilometer laagspanningskabel aan. Het aantal buurten waar tegelijk werd gewerkt steeg van 563 naar 1.298. In datzelfde jaar werden nog 47.383 graafschades gemeld. Deze cijfers staan in het ANP-bericht over kabelaanleg en netcongestie.
De relevante projectvraag luidt daarom niet alleen: moeten kabels ondergronds? Vraag ook: welke ruimtelijke of capaciteitswinst levert het tracé op, en welke uitvoeringslast ontstaat erbij? Die afweging hoort al in de haalbaarheidsfase thuis.

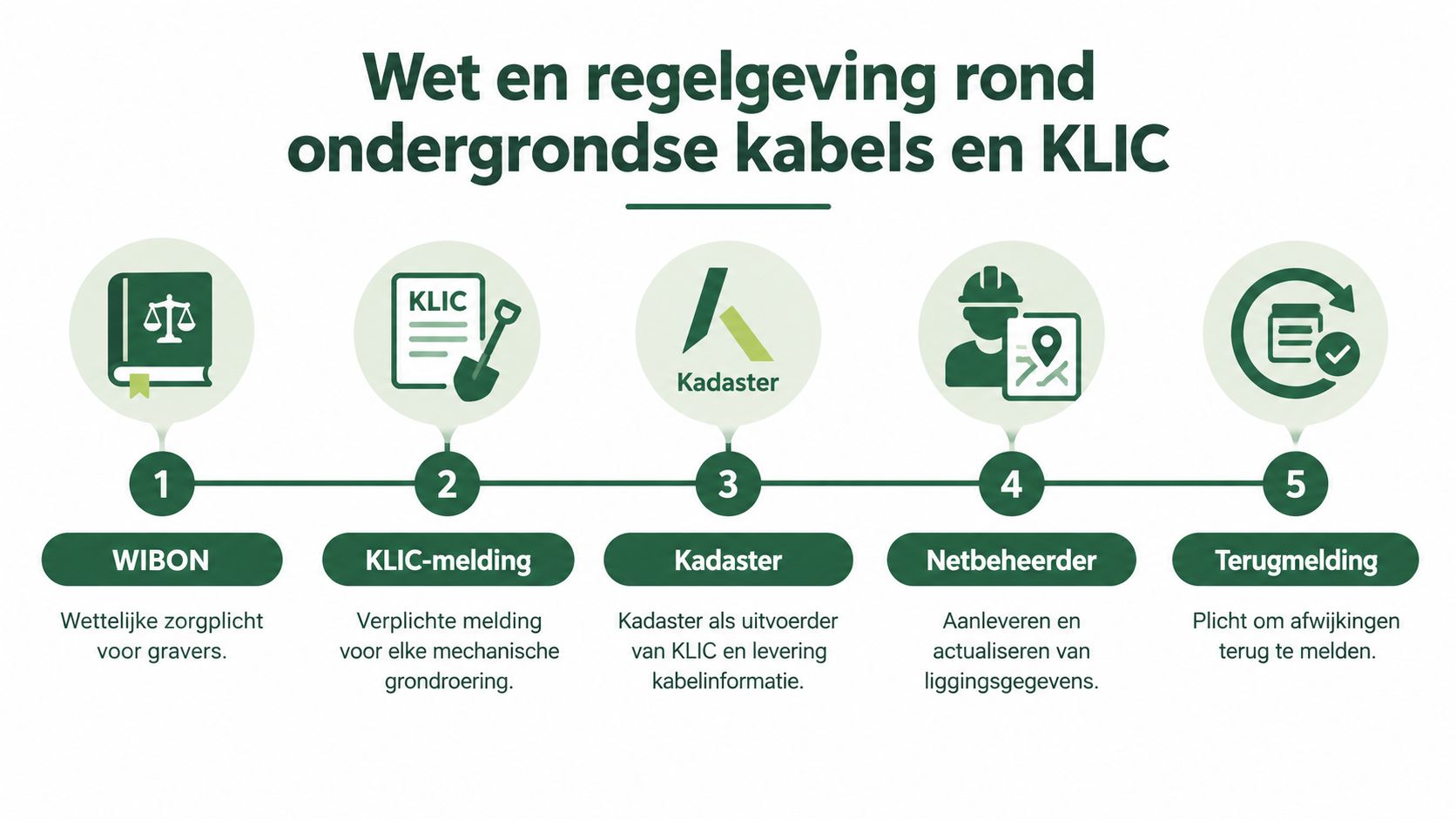

Wet en regelgeving rond ondergrondse kabels en KLIC
Wie met een graafmachine in de bodem werkt, krijgt te maken met de WIBON, de Wet informatie-uitwisseling bovengrondse en ondergrondse netten en netwerken. De wet ondersteunt de uitwisseling van liggingsinformatie en moet graafschade en veiligheidsrisico's beperken. Het Kadaster voert de KLIC-informatie-uitwisseling uit, zoals uitgelegd op de KLIC-contactpagina van de Rijksoverheid.
Een KLIC-melding is wettelijk verplicht voordat je met een graafmachine graaft. De melding geeft informatie over kabels en leidingen in het graafgebied. Dat maakt haar een startpunt voor veilig werk, maar niet automatisch een complete ontwerp- of vergunningprocedure.
Plan de melding binnen het werkvenster
Een graafmelding moet minimaal 3 werkdagen vóór de start van het werk worden gedaan. Je kunt haar op zijn vroegst 20 werkdagen vooraf indienen, volgens de termijnen van het Kadaster voor een KLIC-melding. Plan de melding dus niet blind op het moment waarop de werkvoorbereider toevallig tijd heeft. Koppel haar aan de actuele werkgrens, de geplande start en de fasering.
Een praktische volgorde ziet er zo uit:
- Bepaal het werkgebied: teken de volledige mechanische graafzone, inclusief tijdelijke sleuven en werkstroken.
- Dien de KLIC-melding in: gebruik de juiste locatie en houd rekening met het wettelijke tijdvenster.
- Lees de ontvangen informatie: controleer netbeheerders, kabeltypen, leidingen, aansluitingen en eventuele voorwaarden.
- Vertaal de gegevens naar het ontwerp: maak kruisingen, bouwvrije zones en verificatiepunten zichtbaar.
- Bespreek de uitkomst op de bouwplaats: de machinist en uitvoerder moeten met dezelfde actuele informatie werken.
KLIC is niet hetzelfde als toestemming
Voor werkzaamheden in openbare grond moet je vooraf een KLIC-melding doen. Daarnaast controleer je bij de gemeente welke lokale regels gelden. Afhankelijk van de locatie kan sprake zijn van een melding, een omgevingsvergunning of een instemmingsbesluit. Ook provincie en waterschap kunnen regels stellen.
Gebruik daarom de vergunningcheck in het Omgevingsloket en raadpleeg lokale handboeken kabels en leidingen. De informatie van Ondernemersplein over kabels en leidingen aanleggen en beheren benadrukt dat regels per gemeente kunnen verschillen. Een lokaal handboek kan bijvoorbeeld een minimale onderlinge afstand van 0,25 meter tussen kabels of leidingen voorschrijven en ook 0,25 meter tussen de perceelsgrens en de eerste kabel of leiding. Controleer zulke eisen altijd op de projectlocatie.
De digitale beschikbaarheid van aansluitleidingen wordt gefaseerd uitgebreid. Sinds 31 maart 2018 moeten netbeheerders informatie over aansluitleidingen digitaal beschikbaar stellen via de WIBON. Voor elektriciteits-, drinkwater- en telecomleidingen geldt die verplichting volgens de Rijksoverheid over graafschade uiterlijk per 1 januari 2028.
Ondergrondse kabels lokaliseren met KLIC PDOK en netbeheerders
Een betrouwbare locatiebepaling begint met bronkeuze. KLIC vertelt welke netbeheerders en netten binnen het graafgebied relevant zijn. PDOK geeft de geografische context. De netbeheerder kan aanvullende uitleg geven over tracé, aansluiting, beschermingsmaatregelen of afwijkingen. Geen van die bronnen vervangt zonder meer de controle op locatie.
Werk van grof naar precies
Stap één, KLIC als veiligheidsbasis. Start met het werkgebied en de geplande graafmethode. Download de ontvangen informatie en leg vast welke datum, begrenzing en versie bij het project horen.
Stap twee, PDOK voor de ruimtelijke context. Gebruik PDOK om BGT, BAG en kadastrale lagen te bekijken. De BGT helpt bij objecten in de openbare ruimte. BAG geeft context bij panden, verblijfsobjecten en adressen. Kadastrale grenzen helpen om eigendom en werkgrenzen niet door elkaar te halen.
Stap drie, combineer lagen met beleid. Een kabeltracé dat op zichzelf logisch lijkt, kan samenvallen met een perceelgrens, gebouwentree, wegobject of geplande fundering. Zet daarom niet twintig lagen tegelijk aan. Kies alleen de informatie die nodig is om het ontwerp en de controlepunten te begrijpen.
Kaartinformatie blijft een model van de werkelijkheid
Een kaart kan een tracé duidelijk tonen en toch niet alle uitvoeringsvragen beantwoorden. De werkelijke diepte, exacte horizontale positie, aansluiting en toestand vragen soms om aanvullend contact met de netbeheerder, detectie, prikken of een proefsleuf. Zeker bij een kruising of een smalle werkstrook is die extra controle verstandig.
Let op de relatie tussen kabels. Een lokale richtlijn kan bijvoorbeeld 0,25 meter minimale onderlinge afstand voorschrijven. Zo'n maat is geen algemene vervanging voor de eisen van de beheerder of gemeente, maar wel een concreet ontwerpsignaal. Leg afwijkingen vast in de revisie en geef ze door via de procedure die voor het project geldt.
Voor het voorbereiden van een tekenbestand kun je PDOK-data exporteren en de geselecteerde geodata naar een CAD-workflow brengen. Gebruik dat bestand als ontwerp- en coördinatielaag, niet als bewijs dat een kabel op de millimeter nauwkeurig is ingemeten.
Bekijk voor een visuele toelichting ook deze video over de werkwijze:
Van ontwerp tot graafwerk met Percelio en DXF export
Een foutloos CAD-bestand begint niet bij het overtekenen van een screenshot. Het begint bij een gecontroleerde selectie van bronnen, een vaste coördinatenreferentie en een duidelijke scheiding tussen ontwerpdata en achtergrondinformatie. Voor Nederlandse projecten is RD, oftewel EPSG:28992, de logische basis voor een consistente kaart- en CAD-workflow.
Bouw eerst een werkbare lagenstructuur
Open in de Kaart ontwerper alleen de lagen die een ontwerpbeslissing ondersteunen. Denk aan:
- Kadastrale grenzen: voor eigendom, perceelrelaties en werkgrenzen.
- BAG-panden: voor bestaande bebouwing, gevels en toegangen.
- BGT-objecten: voor wegen, verharding, groen en openbare inrichting.
- KLIC- of kabelinformatie: als bronlaag voor risicogebieden en afstemming.
- Eigen ontwerpgeometrie: voor bouwvlak, sleuf, kruising, leidingzone en controlepunten.
Geef lagen een herkenbare naam en kleur. Gebruik bijvoorbeeld een opvallende kleur voor kabels met hoge uitvoeringsimpact, een rustige kleur voor contextlagen en een aparte stijl voor eigen ontwerp. Zo ziet de uitvoerder direct wat broninformatie is en wat nieuw werk betreft.
Exporteer gecontroleerd naar CAD
Percelio kan geselecteerde kaartlagen als DXF of DWG exporteren voor toepassingen zoals AutoCAD, Revit en BricsCAD. Controleer vóór export de kaartuitsnede, schaal, eenheden, laagbenamingen en RD-coördinaten. Een bestand dat technisch opent maar zonder duidelijke laagstructuur aankomt, verplaatst het handwerk alleen naar een later moment.
Gebruik de AutoCAD-integratie van Percelio als onderdeel van een versiebeheerproces. Sla naast het bestand ook vast welke bronnen, datum, werkgrens en ontwerpstatus zijn gebruikt. Geef een nieuwe KLIC-melding of netbeheerderreactie een nieuwe revisie. Overschrijf de oude versie niet, want dan verdwijnt de herleidbaarheid.
Een goede export ondersteunt due diligence, vergunningvoorbereiding en bouwplaatsafstemming. Hij vervangt geen KLIC-melding, vergunning, netbeheerdercontact of veldverificatie. De winst zit in het voorkomen van handmatig overtrekken en in het zichtbaar maken van relaties tussen ondergrond, perceel en ontwerp.
Checklists en voorbeelden voor elke doelgroep
De juiste controle verschilt per rol. Een architect werkt vooral aan ruimtelijke inpassing. Een aannemer beheerst het werkvak. Een ontwikkelaar beoordeelt haalbaarheid en fasering. Een particulier heeft meestal een klein graafproject, maar dezelfde veiligheidslogica blijft gelden.
Architecten en ontwerpers
Zet kabel- en leidinginformatie vroeg naast het bouwvlak, de fundering, inrit en eventuele bomen. Markeer kruisingen en houd een aparte status bij voor broninformatie, aannames en veldcontroles. Exporteren naar CAD werkt pas goed als lagen en revisies begrijpelijk blijven.
Aannemers en bouwbedrijven
Controleer vóór de start de geldigheid en begrenzing van de KLIC-melding. Bespreek het graafvak met machinist en uitvoerder, organiseer handmatige verificatie waar onzekerheid bestaat en leg afwijkingen vast. Een mooie ontwerptekening helpt niet als de ploeg met een oude print werkt.
Ontwikkelaars en adviseurs
Gebruik de kabelanalyse bij haalbaarheid, niet pas bij de uitvoeringsplanning. Vergelijk tracévarianten op verlegging, toegang, fasering, vergunningen en maatschappelijke overlast. Een locatiecheck met Percelio kan de eerste geodata voor zo'n beoordeling structureren.
Particulieren
Laat vóór een diepe tuinwerkzaamheid, aanbouw of oprit vaststellen waar netten lopen. Geef de graafgrens ruim aan, controleer gemeentelijke regels en laat twijfelgevallen op locatie verifiëren. Zelf een kaart interpreteren is geen vervanging voor veilig uitzetten.
Gebruik deze korte controlelijst:
- Werkgrens: is het volledige graafgebied vastgelegd?
- KLIC: is de melding binnen het juiste tijdvenster gedaan?
- Lokale regels: is de vergunningcheck bij gemeente, provincie en waterschap uitgevoerd?
- Bronnen: zijn KLIC, PDOK, BAG, BGT en kadastrale gegevens logisch gecombineerd?
- Beheerder: zijn onduidelijke tracés of aansluitingen nagevraagd?
- Veldcontrole: zijn kritieke kruisingen en afwijkingen gecontroleerd?
- CAD: zijn RD-coördinaten, lagen, kleuren en revisies gecontroleerd?
- Bouwplaats: werkt iedereen met dezelfde actuele versie?
Percelio brengt PDOK-, Kadaster-, BAG- en BGT-lagen samen en maakt geselecteerde geodata exporteerbaar naar DXF of DWG voor je ontwerp- en uitvoeringsproces. Beoordeel je projectlocatie en zet je ondergrondse kabels gecontroleerd om naar bruikbare CAD-data via Percelio.
